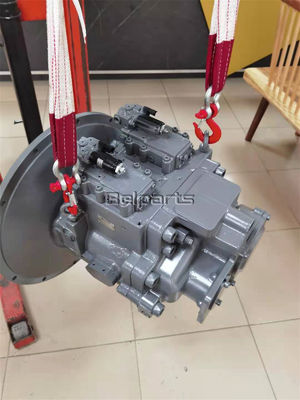

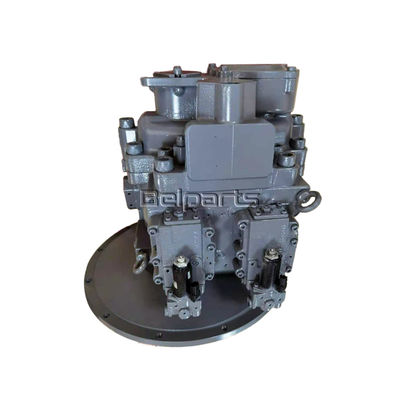

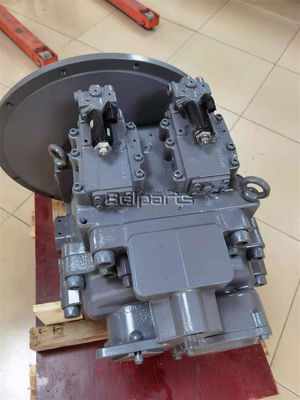

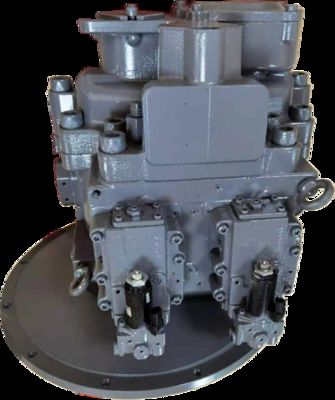

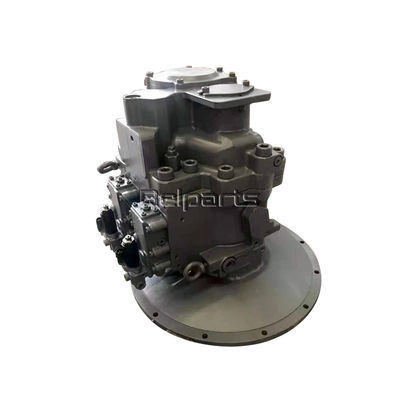

Parti di escavatore K5V200DTP-OE11 9184686 Pompa principale idraulica Hitachi Assy per ZAX450 ZX450
I nostri prodotti principali sono ricambi idraulici per escavatori, pompa principale idraulica, motore rotazione, motore traslazione, Final Drive Ass'y, Swing Device Ass'y, Swing Gearbox, Travel Gearbox, ingranaggi, regolatori, valvola di sicurezza, motore ventola e altri articoli idraulici con qualità originale e aftermarket. Finora, i nostri prodotti sono stati esportati in più di 198 paesi e regioni, diffondendosi in tutto il Medio Oriente, Sud-est asiatico, Africa, Nord America, Sud America, Europa e Oceania con il nostro marchio "Belparts", che è molto apprezzato dai clienti stranieri e gode di un'alta reputazione.
Elenco dei ricambi
| # |
Codice articolo |
Nome del ricambio |
Quantità |
Richiesta prezzo |
|
9184686 |
POMPA; PISTONE |
1 |
|
| 001 |
4469526 |
. REGOLATORE |
2 |
|
| 995 |
4444902 |
. SENSORE; ANGOLO |
2 |
|
| 996 |
4274371 |
. O-RING |
2 |
|
Gli escavatori moderni utilizzano prevalentemente pompe a pistoni assiali di tipo a piastra oscillante. Regolando elettronicamente l'angolo della piastra oscillante tramite valvole proporzionali, la corsa del pistone e la cilindrata della pompa vengono controllate con precisione. Ciò consente una risposta immediata ai comandi dell'operatore: riduzione del flusso per il risparmio energetico a carichi leggeri, mentre aumenta la pressione per scavi pesanti. Fondamentalmente, bilancia potenza ed efficienza, riducendo al minimo la generazione di calore e prolungando la durata dell'apparecchiatura.
Progettate per una durata estrema, queste pompe sono dotate di pistoni in lega temprata e rotori placcati in rame per resistere agli urti ad alta frequenza degli escavatori. I controlli integrati di compensazione della pressione e di rilevamento del carico si adattano alle condizioni di lavoro dinamiche. Oltre alla trasmissione di potenza, mantengono una pressione stabile tramite feedback a circuito chiuso, consentendo una coordinazione fluida di sollevamento, rotazione e scavo, anche in ambienti polverosi o con temperature estreme.
Specifiche tecniche
La pompa a pistoni assiali con piastra oscillante è il cavallo di battaglia indiscusso per i circuiti idraulici primari negli escavatori moderni. Il suo principio fondamentale prevede molteplici pistoni disposti assialmente (paralleli all'albero motore) all'interno di un blocco cilindri rotante. Ogni pistone è dotato di un pattino che scorre su una piastra oscillante non rotante angolata rispetto all'asse dell'albero motore.
Mentre il blocco cilindri ruota, i pistoni si muovono avanti e indietro all'interno dei loro fori: muovendosi verso l'esterno durante la mezza rotazione in cui la distanza della piastra oscillante aumenta (corsa di aspirazione, aspirando il fluido dalla porta di ingresso) e venendo forzati verso l'interno durante la rotazione opposta in cui la distanza diminuisce (corsa di scarico, pressurizzando il fluido verso la porta di uscita).
L'elemento strutturale critico per la cilindrata variabile è l'angolo regolabile della piastra oscillante. Modificando questo angolo (tipicamente tramite un servopistone idraulico controllato dall'operatore o dall'elettronica della macchina), la lunghezza della corsa dei pistoni viene alterata. Un angolo maggiore aumenta la corsa del pistone e quindi la cilindrata della pompa (portata), mentre un angolo zero si traduce in cilindrata zero.
I componenti strutturali chiave includono l'albero motore, il blocco cilindri rotante con fori dei pistoni di precisione, i pistoni con pattini, la piastra oscillante con meccanismo di inclinazione, la piastra valvole (fissa, con porte a forma di rene per ingresso/uscita) e un robusto alloggiamento.
Negli escavatori, questo design offre un'eccezionale efficienza in un'ampia gamma operativa, un controllo preciso del flusso essenziale per il funzionamento multifunzione coordinato e capacità ad alta pressione necessarie per le forze di scavo. La sua capacità di variare istantaneamente il flusso da zero al massimo in base alla domanda è fondamentale per un'efficiente gestione della potenza dell'escavatore.
