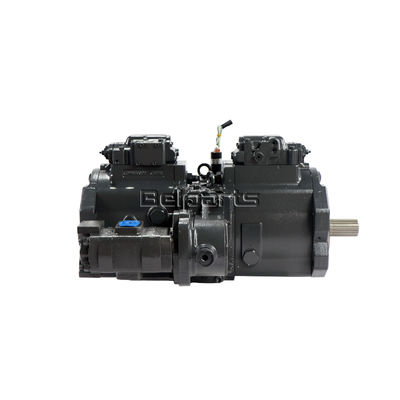

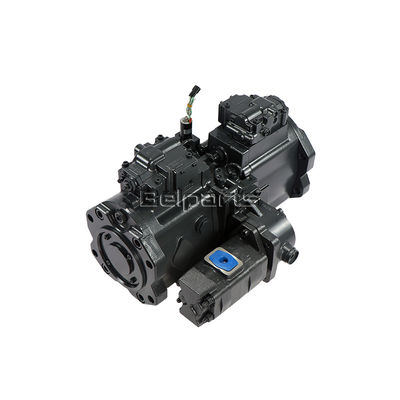

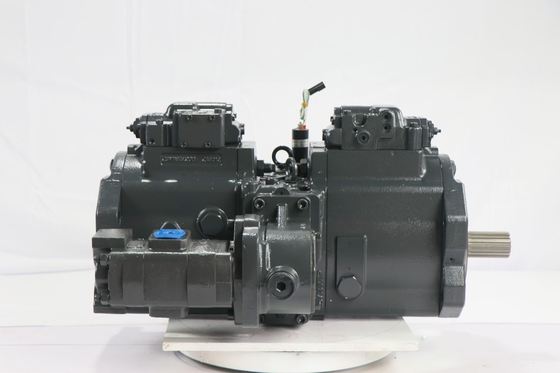

Escavatore Volvo K3V180DTP-9N(PTO) EC360 SA 7220-00700 pompa principale idraulica nuovi pezzi di ricambio

La pompa a pistoni assiali con piatto oscillante inclinabile è il cavallo di battaglia indiscusso per i circuiti idraulici primari dei moderni escavatori. Il suo principio fondamentale prevede più pistoni disposti assialmente (paralleli all'albero motore) all'interno di un blocco cilindri rotante. Ogni pistone è dotato di un cuscinetto che scorre su un piatto oscillante non rotante angolato rispetto all'asse dell'albero motore.

Mentre il blocco cilindri ruota, i pistoni si muovono alternativamente all'interno dei loro alesaggi: spostandosi verso l'esterno durante la semirotazione dove la distanza del piatto oscillante aumenta (corsa di aspirazione, aspirando il fluido dalla porta di ingresso) ed essendo forzati verso l'interno durante la semirotazione opposta dove la distanza diminuisce (corsa di scarico, pressurizzando il fluido alla porta di uscita).

L'elemento strutturale critico per lo spostamento variabile è l'angolo regolabile del piatto oscillante. Modificando questo angolo (tipicamente tramite un servopistone idraulico controllato dall'operatore o dall'elettronica della macchina), la lunghezza della corsa dei pistoni viene modificata. Un angolo maggiore aumenta la corsa del pistone e quindi la cilindrata della pompa (portata), mentre un angolo zero determina una cilindrata pari a zero.

I componenti strutturali chiave includono l'albero di trasmissione, il blocco cilindri rotante con alesaggi dei pistoni di precisione, pistoni con pantofole, piatto oscillante con meccanismo di inclinazione, piastra della valvola (fissa, con porte a forma di rene per ingresso/uscita) e un alloggiamento robusto. Negli escavatori, questo design offre un'efficienza eccezionale in un'ampia gamma operativa, un controllo preciso del flusso essenziale per un funzionamento multifunzione coordinato e capacità di alta pressione necessarie per le forze di scavo. La sua capacità di variare istantaneamente il flusso da zero al massimo in base alla domanda è fondamentale per una gestione efficiente della potenza dell'escavatore.
