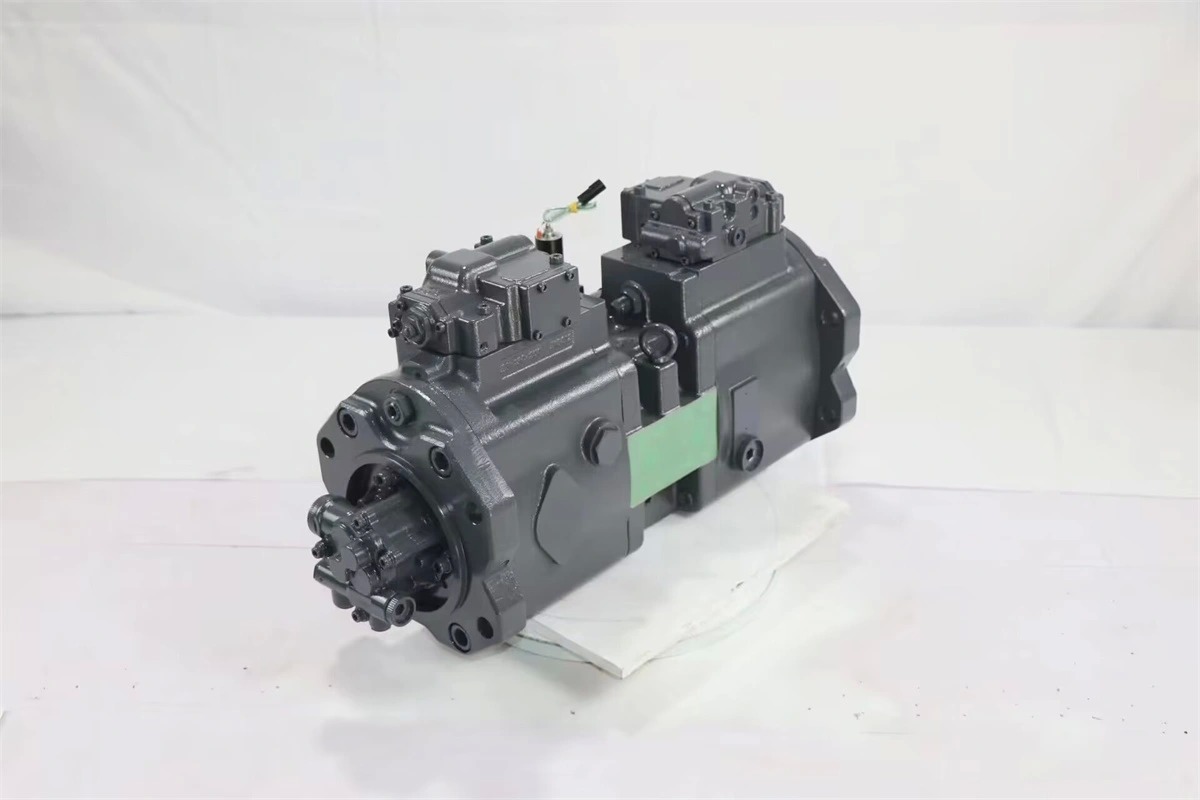

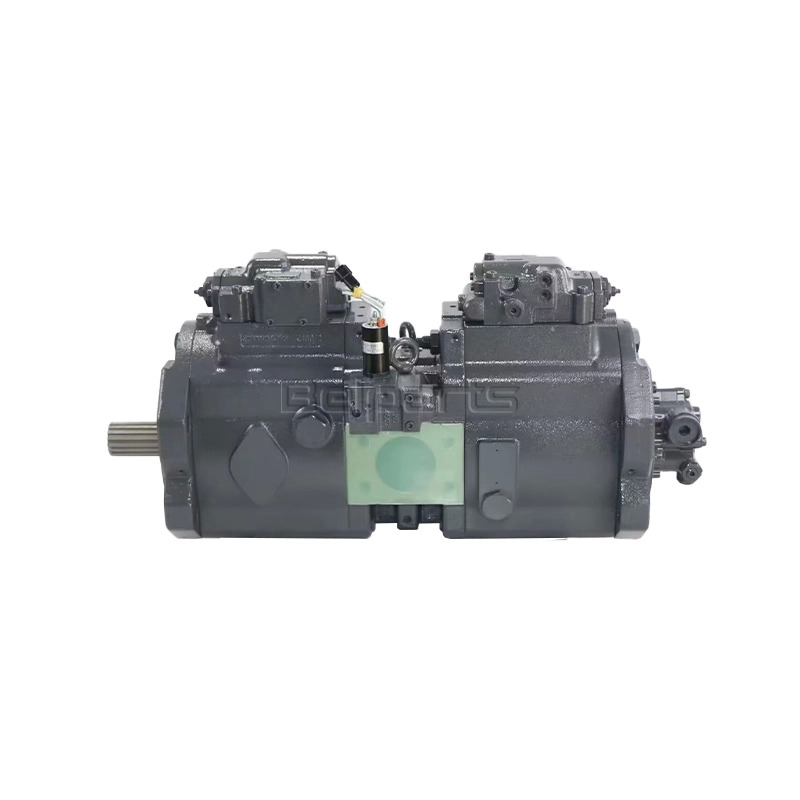

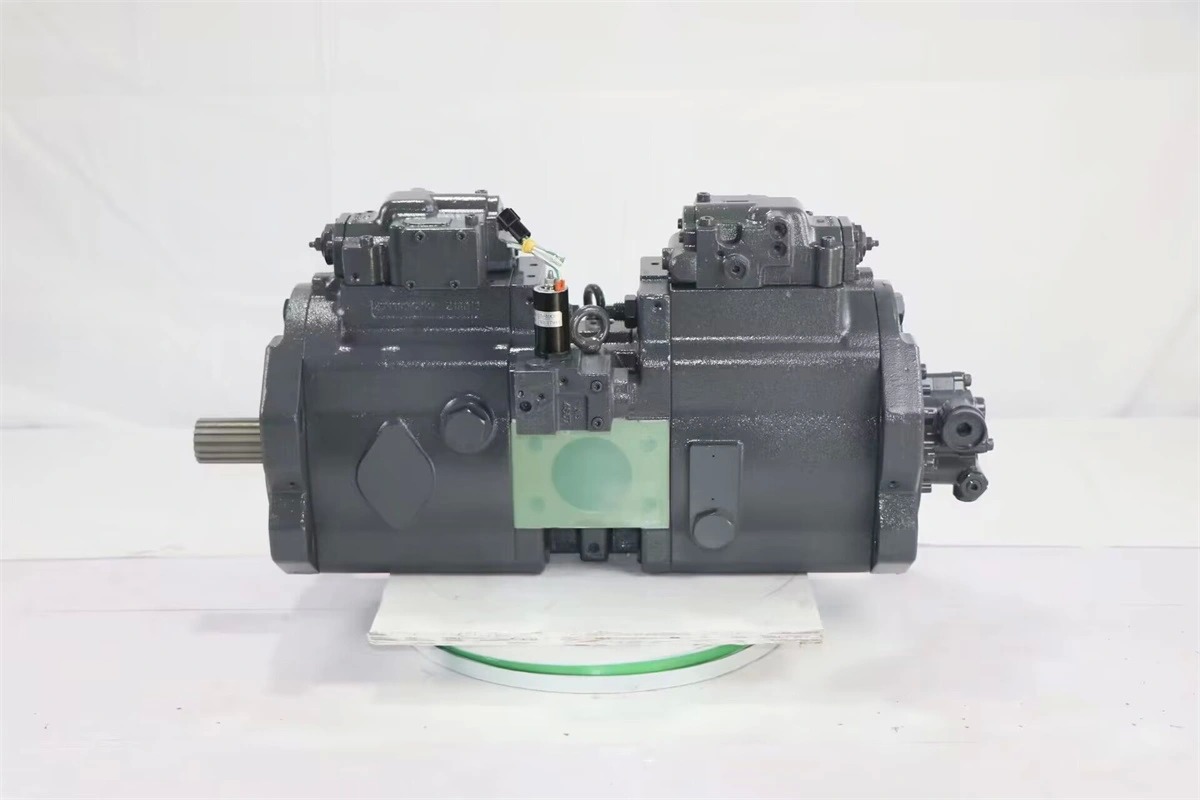

Escavatore Hyundai K5V160DT R330LC-9 pompa principale 31Q9-10080 gruppo pompa idraulica

La pompa a pistoni assiali con piastra oscillante è il cavallo di battaglia indiscusso per i circuiti idraulici primari negli escavatori moderni. Il suo principio fondamentale prevede molteplici pistoni disposti assialmente (paralleli all'albero motore) all'interno di un blocco cilindri rotante. Ogni pistone è dotato di un pattino che scorre su una piastra oscillante non rotante angolata rispetto all'asse dell'albero motore.

Quando il blocco cilindri ruota, i pistoni si muovono alternativamente all'interno dei loro fori: muovendosi verso l'esterno durante la mezza rotazione in cui la distanza della piastra oscillante aumenta (corsa di aspirazione, prelevando fluido dalla porta di ingresso) e venendo forzati verso l'interno durante la mezza rotazione opposta in cui la distanza diminuisce (corsa di scarico, pressurizzando il fluido verso la porta di uscita).

L'elemento strutturale critico per la cilindrata variabile è l'angolo regolabile della piastra oscillante. Modificando questo angolo (tipicamente tramite un servopistone idraulico controllato dall'operatore o dall'elettronica della macchina), viene modificata la lunghezza della corsa dei pistoni. Un angolo maggiore aumenta la corsa del pistone e quindi la cilindrata della pompa (portata), mentre un angolo zero si traduce in cilindrata zero.

I componenti strutturali chiave includono:

• Albero motore
• Blocco cilindri rotante con fori per pistoni di precisione
• Pistoni con pattini
• Piastra oscillante con meccanismo di inclinazione
• Piastra valvole (fissa, con porte a forma di rene per ingresso/uscita)
• Alloggiamento robusto

Negli escavatori, questo design offre un'eccezionale efficienza in un'ampia gamma operativa, un controllo preciso del flusso essenziale per il funzionamento multifunzione coordinato e capacità ad alta pressione necessarie per le forze di scavo. La sua capacità di variare istantaneamente il flusso da zero al massimo in base alla domanda è fondamentale per un'efficiente gestione dell'energia dell'escavatore.
